Шнуры асбестовые

***

Шнур асбестовый общего назначения (ШАОН) и шнур асбестовый пуховый (ШАП) ГОСТ 1779-83

Асбест представляет собой тонковолокнистый минерал из класса силикатов, имеет волокнистуюАсбошнур структуру и по внешнему виду напоминает хлопок или шерсть, но при это обладает такими свойствами, как высокая тепло- и пожароустойчивость, что обеспечивает ему широкое применение в промышленности и производстве.
Гибкость асбестовых волокон в сочетании с высокой термостойкостью обусловили его основную область его применения – строительство, машиностроение, автомобильная промышленность, авиастроение, ракетостроение и др.
Асбестовые шнуры изготавливаются в соответствии с требованиями ГОСТа 1779-83. Настоящий Государственный Стандарт распространяется на асбестовые шнуры, применяемые для теплоизоляции и уплотнения неподвижных деталей машин и аппаратов.

Асбестовый шнур представляет собой изделие, изготовленное путем навивания на сердечник из асбестовой ровницы асбестовой пряжи, либо путем скручивания волокон без применения сердечника. В настоящее время налажено производство асбестовых шнуров 3 марок:

1) ШАОН – шнур асбестовый общего назначения (от 0,7 до 35 мм);
2) ШАП – шнур асбестовый пуховой;

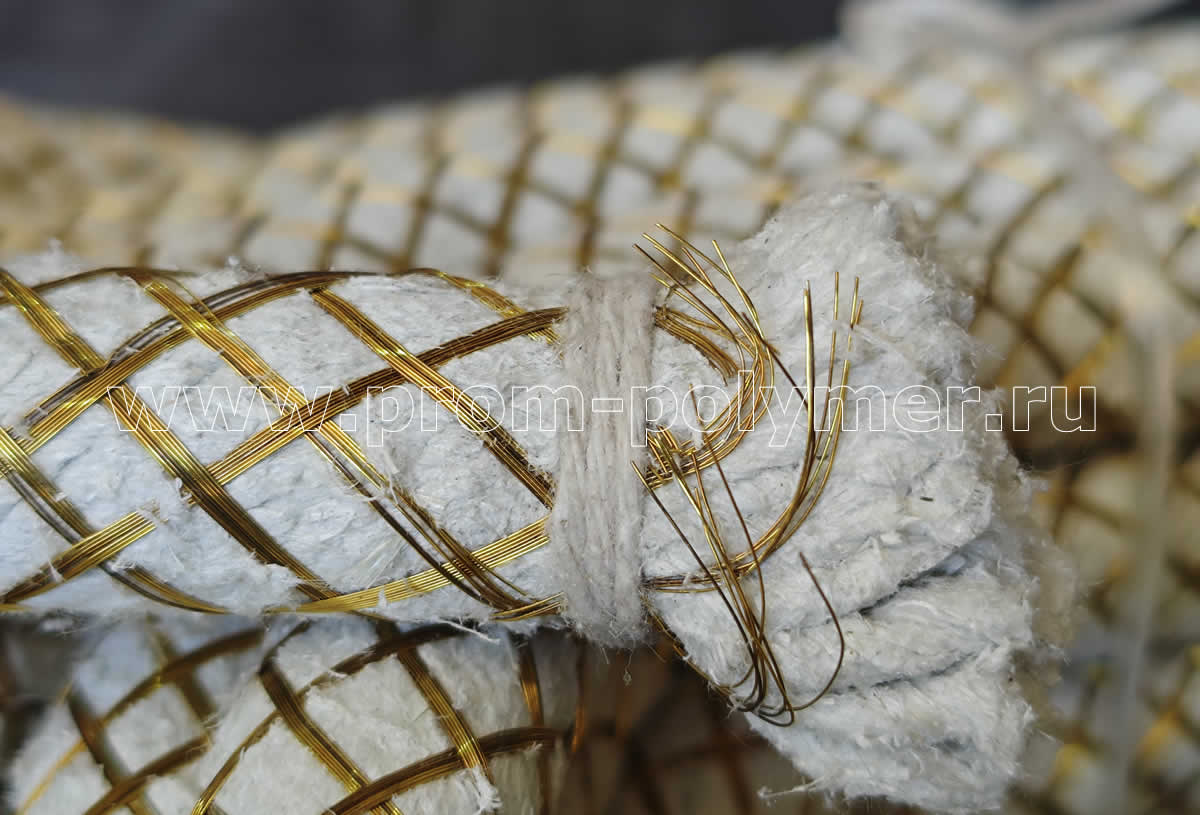

3) ШАГ – шнур асбестовый газогенераторный (от 15 до 40 мм);

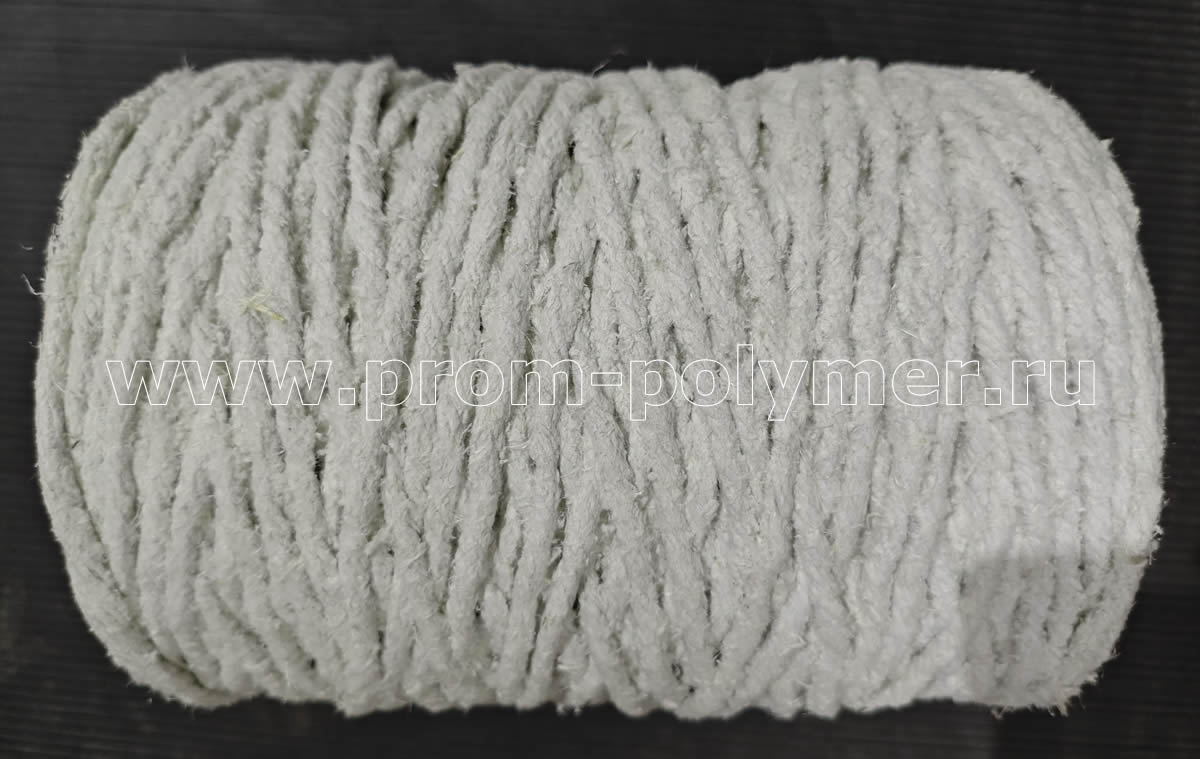

Шнур асбестовый общего назначения (ШАОН) ГОСТ 1779-83 состоит из волокон хризотилового асбеста с примесью хлопка и других химических волокон и применяется с целью уплотнения и теплоизоляции соединений в различных тепловых агрегатах. ШАОН также обладает хорошей устойчивостью к вибрационным нагрузкам.

В зависимости от строения разделяют два типа шнуров асбестовых ШАОН – без сердечника и с сердечником. Без сердечника шнур ШАОН выпускается диаметром до 8 мм. Такой шнур асбестовый ШАОН представляет собой цилиндрическое тело, состоящее из нескольких сложений однониточной пряжи, скрученных вместе. При этом направление закручивания шнура ШАОН противоположно направлению закручивания однониточной пряжи.

Шнуры ШАОН с сердечником выпускаются диаметрами от 10 до 25 мм, где в качестве сердечника выступают асбестовые нити или пряжи. Рабочая среда ШАОН – газ, вода, пар температурой до 4000С; рабочее давление составляет 0,1 МПа (1,0 кгс/см2). Диаметр поставляемых ШАОН – от 2 до 25 мм. Поверхность качественных асбошнуров не должна содержать поврежденных наружных нитей, сердечник шнура не должен выступать из-под наружных нитей. Поверхность шнура асбестового ШАОН может допускать наличие концов нитей длиной до 25 мм, образуемых при связывании нитей. Массовая доля влаги асбестового шнура, изготовленного в соответствии с ГОСТом 1779-83, не превышает 3% для шнуров на основе хлопка, и 4,5% для асбошнуров на вискозной основе. Для шнура асбестового массовая доля асбестового волокна должна составлять не менее 78%.

Асбестовый шнур марки ШАОН не должен иметь разрывов нитей, не должен расслаиваться, должен быть устойчивым и изгибу. Шнуры асбестовые марки ШАОН изготовленные для эксплуатации в условиях тропического климата должны в своем составе содержать смесь асбестовых и лавсановых волокон. Пример условного обозначения асбестового шнура общего назначения диаметром 5 мм:
Шнур асбестовый ШАОН 5 ГОСТ 1779-83
Обозначение того же асбошнура, но в тропическом исполнении:
Шнур асбестовый ШАОН-Т 5 ГОСТ 1779-83

Каждая партия шнуров асбестовых одной марки и одного размера сопровождается соответствующим документом о качестве. Документ, подтверждающий качество партии шнуров асбестовых, содержит следующую информацию:
- товарный знак или товарный знак и наименование завода-изготовителя;
- наименование и марку асбошнура;
- номер партии;
- геометрические параметры асбошнура;
- дату изготовления;
- чистую массу асбошнура, без упаковки (масса нетто);
- обозначение ГОСТа 1779-83;
- отчет о результатах физико-механических испытаний.

Поставка шнуров асбестовых ШАОН производится в бобинах или бухтах, при этом в одной бобине или бухте должно быть не более трех отрезков шнуров. Минимально допустимая длина отрезка асбестового шнура составляет 3 метра. Максимальная масса бобины асбестового шнура составляет 5 кг, а масса бухты шнура ШАОН – не более 60 кг. Намотанные на бобины или бухты шнуры асбестовые ШАОН подлежат упаковке в оберточную бумагу, мешочную бумагу, пленку полиэтиленовую или поливинилхлоридную. Также допускается упаковка асбестовых шнуров в бумажные мешки. При этом все упаковочные материалы должны отвечать требованиям соответствующих Государственных Стандартов. При соблюдении потребителем условий транспортирования и хранения (согласно ГОСТ 1779-83 асбошнуры должны храниться в закрытых помещениях) изготовитель гарантирует срок хранения – 10 лет со дня изготовления.

Международная классификация

По международной классификации шнуры ШАОН делятся на следующие группы по способу производства:
- плетеные квадратного сечения;
- плетеные круглого сечения;
- обратного плетения;
- крученые.
Отличие по нити, из которой сделан шнур ШАОН: D – пыльная, DF – без пыли.

Шнур асбестовый ШАОН ГОСТ 1779-83

Диаметр, мм
Линейная плотность, текс
Область применения
Назначение
Рабочая среда
Температура, °С
Давление, МПа
0,7
1
1,5
2
2,5
3
4
5
6
8
10
12
15
18
20
22
25
28
30
32
35
0,6-0,9
1,0-1,4
1,5-1,9
2,0-3,0
3,1-4,9
5,0-6,6
6,7-82
8,3-15,0
15,1-32,0
32,1-56,0
56,1-79,0
79,1-110,0
110,1-160,0
160,1-200,0
200,1-250,0
250,1-290,0
290,1-380,0
380,1-415,0
415,1-470,0
470,0-540,0
540,1-600,0
Теплоизоляция и уплотнение соединений в тепловых агрегатах
газ, пар, вода.
До 400°С
0,1



Шнур асбестовый уплотнительный ШАУ ТУ 2574-023-00149386-99 -

Диаметр, мм
Линейная плотность, текс
Рекомендуемая температура изолируемых поверхностей или температура эксплуатации, °С
Область применения
Упаковочная единица
Диаметр 20, 22, 25, 28, 30, 32, 35, 38, 42, 45, 48, 50, 55, 60 мм
Плотность не менее 0,5 г/см³
-
до 400
Теплоизоляция и уплотнение рам и броней коксовых печей при давлении до 1 МПа
Бухта 7-12 кг
