Гетинакс

Предлагаем гетинакс

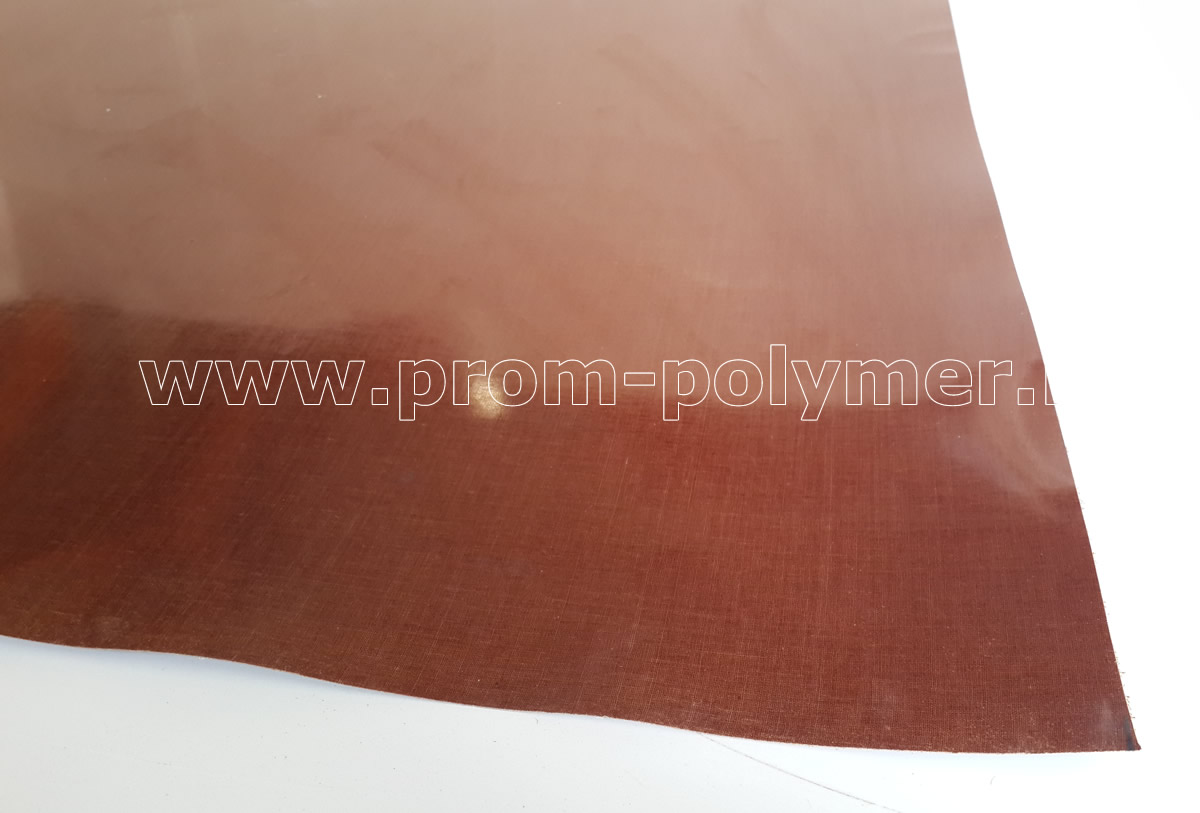

Гетинакс электротехнический листовой представляет собой слоистый материал, полученный методом горячего прессования бумаги, пропитанной термореактивным связующим на основе фенолформальдегидных или эпоксидных смол.
Длительно допустимая рабочая температура от -65°С до +120°С.

Гетинакс марки I:
Гетинакс на основе фенолформальдегидной смолы изготавливается толщиной от 0,4 до 50 мм. Имеет высокие механические свойства и поэтому хорошо поддается механической обработке резанием и сверлением, отличается низким водопоглощением и сохранением электроизоляционных свойств при изменении влажности.
Рекомендуется для применения в низковольтной технике до 1000 В для работы на воздухе в условиях нормальной относительной влажности окружающей среды и в трансформаторном масле.

Гетинакс марки V:
Гетинакс на основе совмещенных эпоксидной и фенолформальдегидной смол изготавливается толщиной от 1,0 до 50 мм. Наряду с высокими механическими показателями имеет отличные электроизоляционные свойства: высокая электрическая прочность вдоль слоев и низкое значение тангенса угла диэлектрических потерь.
Как электроизоляционный материал применяется в условиях нормальной относительной влажности воздуха и в трансформаторном масле при напряжении свыше 1000 В и частоте тока до 106 Гц.

Гетинакс марки X:
Гетинакс на основе модифицированной фенолформальдегидной смолы изготавливается толщиной от 0,4 до 2,5 мм. Имеет высокий уровень физико-механических свойств, отлично подвергается механической обработке, великолепно штампуется на холоде.
Как электроизоляционный материал применяется в условиях нормальной относительной влажности окружающей среды и в трансформаторном масле при напряжении до 1000 В.

Гетинакс марки ЛГ:
Лавсановый электротехнический гетинакс представляет собой слоистый прессованный материал, состоящий из нескольких слоев полиэфирной бумаги, пропитанной термореактивным связующим. Он используется в качестве электроизоляционного материала для работы на воздухе в условиях нормальной относительной влажности, а также в условиях повышенной влажности 93% при температуре 40°С. Длительно допустимые рабочие температуры от минус 65 °С до 150 °С .

Размеры лист гетинакс:
Формат: (950х950)±20 мм; (950х1000)±20 мм; (1430х930)±30 мм.
Номинальная толщина, мм:
для марки I — от 0,4 до 2,5 (±0,04 - ±0,20); от 3,0 до 12,0 (±0,2 - ±0,5); от 14,0 до 50,0 (±0,60 - ±1,2);
для марки V — от 1,0 до 2,8 (±0,13 - ±0,28); от 3,0 до 12,0 (±0,28 - ±0,65); от 13,0 до 50,0 (±0,65 - ±2,0);
для марки X — от 0,4 до 2,5 (±0,04 - ±0,18).

Физико-механические и электрические показатели гетинакса

Плотность -
марка I: 1300-1400 кг/м3
марка V: 1300-1400 кг/м3
марка X: 1300-1400 кг/м3
Разрушающее напряжение при изгибе перпендикулярно слоям -
марка I: не менее 135 МПа
марка V: не менее 130 МПа
марка X: не менее 80 МПа
Разрушающее напряжение при растяжении -
марка I: не менее 120 МПа
марка V: не менее 100 МПа
марка X: не менее 65 МПа
Удельное объемное электрическое сопротивление после кондиционирования в условиях 24 ч/23°С/93% для листов толщиной до 4 мм -
марка I: не менее 1*106 Ом*м
марка V: не менее 1*108 Ом*м
марка X: не менее 1*107 Ом*м
Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М/90°С/трансформаторное масло -
марка I: не менее 16 кВ
марка V: не менее 40 кВ
марка X: не менее 1 кВ



Готовы к долговременному и взаимовыгодному сотрудничеству и взаимодействию
