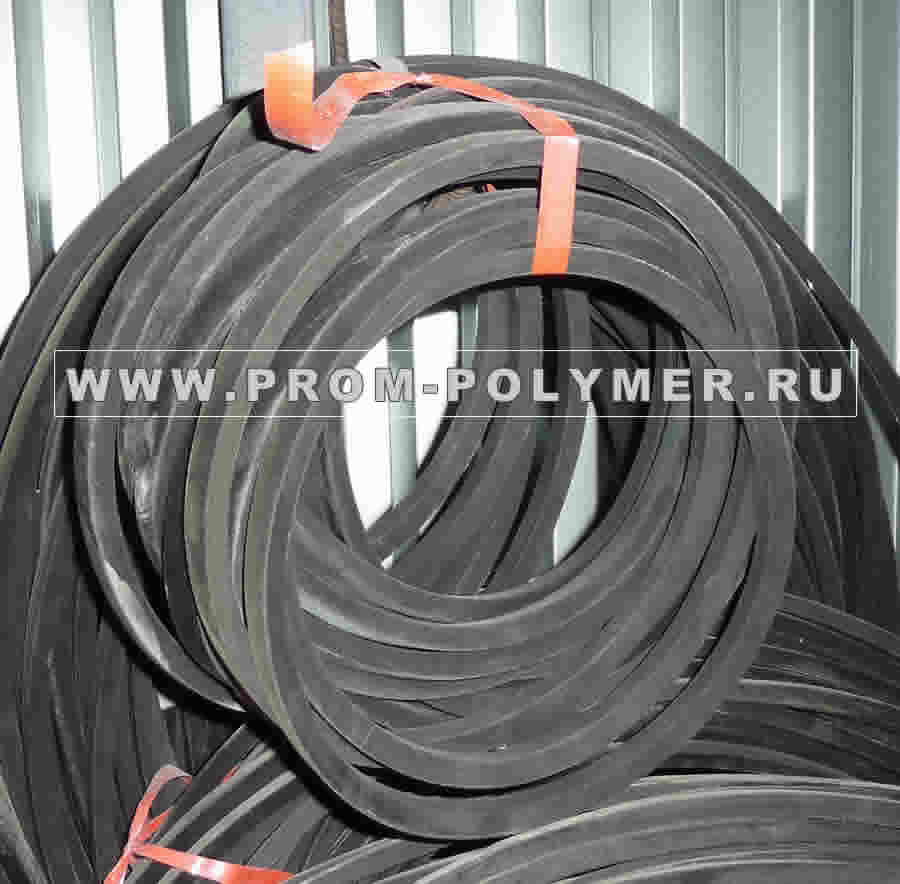

Клиновые ремни могут быть разного сечения: классического - A, B, C, D, E, Z); усиленные узкие с формованным зубом - XPA, XPB, XPC, XPZ; просто усиленные узкие (узкоклиновые ремни): - SPA, SPB, SPC, SPZ,
Клиновые приводные ремни обладают рядом достоинств:
- надежность;
- высокая прочность;
- большой срок службы;
- пониженная вибрация;
- эксплуатация, сберегающая энергию;
- возможность получения значительной экономии при увеличении интервала техобслуживания ременных передач и силовых приводов;
- пригодность практически для всех промышленных отраслей.
Приводные клиновые ремни изготовлены при сочетании высококачественных материалов с проверенными в течение многих лет методами производства. Ремни дают возможность создания приводной передачи, гарантирующей надежность и безотказность работы в любых, даже самых критических, условиях. Как правило, большинство ремней, поставляемых компаниями на продажу, являются маслостойкими и антистатичными. Продукция охватывает весь спектр, не исключая даже самые инновационные разработки большинства мировых ведущих производителей.
Приводные клиновые ремни классического исполнения обладают рядом свойств - таких, как относительная устойчивость к тропическим условиям и маслам, электропроводность соответствует ISO 1813, возможна работа в интервале температур от самых низких (-55?C) до очень высоких (+70?C), устойчивость к попаданию пыли. Большинство клиновых ремней упрочнено при помощи полиэфирного корда и вулканизированы в специальном кожухе, что позволяет им быть более прочными и незначительно растягиваться.
Основные достоинства приводных клиновых ремней с классическим сечением Z(О), А, В(Б), С(В), D(Г), Е(Д):
- обеспечение более высокой надежности и эффективности, что очень важно во время эксплуатации;
- наличие наиболее оптимального соотношения стоимости и эксплуатационных качеств;
- снижение стоимости затрат на техническое обслуживание и замену из-за длительного срока службы.
Как правило, качественные ремни состоят из несущего слоя, который сделан на основе материалов из химического волокна (кордная ткань или кордшнур), тканевого оберточного слоя и слоя резины - все это вулканизировано в единый слой. Несущий слой должен располагаться в продольном направлении ремня. Кроме того, в слоях резины возможно применение ткани. Приводные клиновые ремни используются для приводов промышленных установок, станков, сельскохозяйственной техники.
Если же говорить о преимуществах приводных клиновых ремней с узким сечением или узкоклиновых ремнях SPZ,XPZ, SPA, XPA SPB, XPB, SPC, XPC, то здесь стоит отметить, что эти ремни обладают такими же свойствами, как и классические приводные клиновые ремни. Но, при этом, использование узкоклиновых ремней позволяет весьма значительно уменьшить ширину шкивов, сделав их более компактными и лёгким. Это снижает маховые массы и нагрузку на подшипники. Однако, идеала в этом мире не существует – ремни с узким сечением, в силу их физических размеров, не следует использовать на шкивах маленьких диаметров.
В семье узкоклиновых приводных ремней есть ремни с формованным зубом – XPZ, XPA, XPB, XPC. Зубчатые клиновые ремни, имея те же размеры, что и обычные клиновые ремни, позволяют передавать в полтора-два раза больше мощности.
Размеры сечений классических клиновых и узкоклиновых ремней в мм.
КЛАССИЧЕСКИЕ КЛИНОВЫЕ ПРИВОДНЫЕ РЕМНИ
УЗКОКЛИНОВЫЕ ПРИВОДНЫЕ РЕМНИ
|
Размеры сечения, длины приводных клиновых ремней и минимальные диаметры шкивов.
| Обозна- чение ремня | Размеры сечения ремня, мм | Интервал длин L, мм |
Предельные значения параметров меньшего шкива | ||||
| Wp | W | T | Мин. диаметр d1min, мм | Макс. момент T1max, Нм | Базовая длина ремня Lо, мм |
||
| Клиновые ремни нормальных сечений по ГОСТ 1284.1-89 | |||||||
| Z | 8,5 | 10 | 6,0 | 400... 3150 |
63 | < 25 | 800 |
| A | 11,0 | 13 | 8,0 | 560... 4500 |
90 | 11… 70 |
1700 |
| B | 14,0 | 17 | 11 | 630... 6300 |
125 | 40… 190 |
2240 |
| С | 19,0 | 22 | 14 | 1800... 10000 |
200 | 110… 550 |
3150 |
| D | 27,0 | 32 | 19,0 | 2240... 14000 |
315 | 450… 2000 |
6000 |
| Е | 32,0 | 38 | 23,5 | 4000... 18000 |
500 | 1100… 4500 |
7100 |
| Клиновые ремни узких сечений по ТУ 2563-038-70453527-2005 | |||||||
| SPZ | 8,5 | 10 | 8 | 630... 3550 |
63 | < 150 | 1600 |
| SPA | 11 | 13 | 10 | 800... 4500 |
90 | 90… 400 |
2500 |
| SPB | 14 | 17 | 13 | 1250... 8000 |
140 | 300… 2000 |
3550 |
| SPC | 19 | 22 | 18 | 2000... 10000 |
224 | > 1500 | 5600 |
