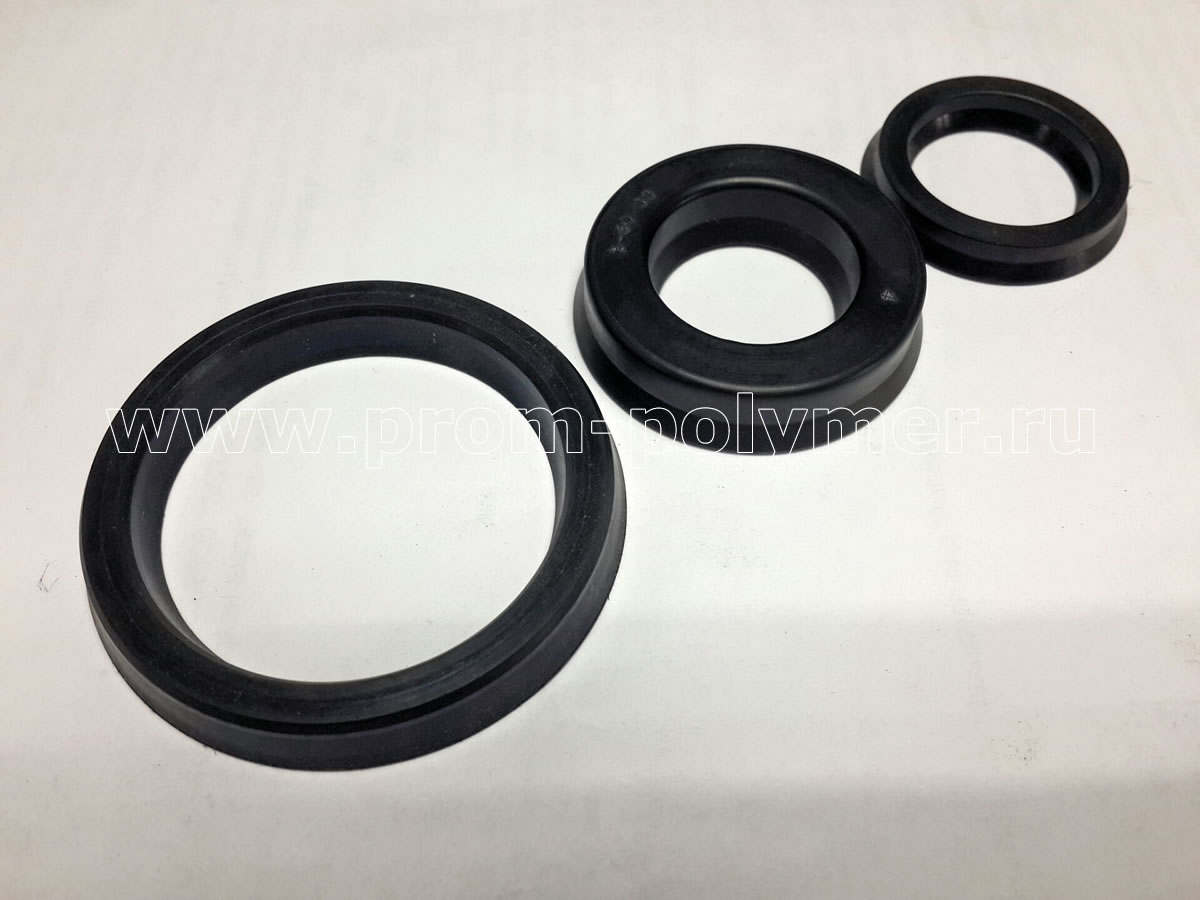

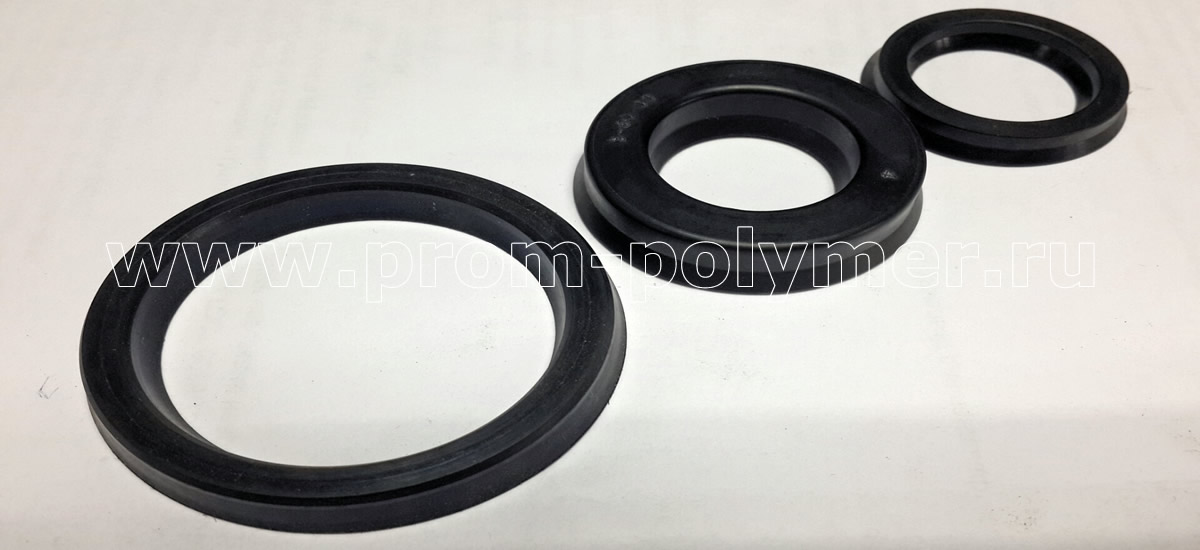

Манжеты уплотнительные резиновые для гидравлических устройств ГОСТ 14896-84
Манжеты ГОСТ 14896-84 предназначены для уплотнения зазора между цилиндрами и поршнем (плунжером и штоком) в гидравлических устройствах работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0,5 м/с при давлении от 0,1 до 50 Мпа, температуре от -60°С до +200°С, ходе до 10 м и частоте срабатывания до 0,5 Гц.
Манжеты ГОСТ 14896-84 производят трех типов:
1 тип - для давлений 0,1-50 МПа (1,0-500 кгс/см2);
2 тип - для давлений 0,25-32 МПа (2,5-320 кгс/см2);
3 тип - для давлений 1,0-50 МПа (1,0-500 кгс/см2).
Группа резин | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
Тип эластомера | Фторкаучук | Нитрильный | Бутан-нитрильный каучук | ||||
Марка резиновой смеси | ИРП-1316 | ИРП-1225А | 3825 | КР-360-3 | ИРП-1068-1 | 51-3029 | В-14-1 |
Нижний и верхний предел t, °С | -10 ... +200 | -10...+150 | -30...+100 | -20...+70 | -40...+100 | -40...+100 | -60...+100 |
1-12х4 | 3-24х16 | 3-38х22 | 3-50х30 | 1-70х55 | 3-93х63 | 1-130х110 | 3-220х180 | 360х340-20 |
3-12х3 | 3-25х13 | 1-38х28 | 50х35-8 | 70х60-8 | 3-95х70 | 130х110-15 | 1-220х200 | 1-385х360 |
3-12х6 | 1-25х15 | 38х30-7 | 50х35-9 | 1-71х56 | 95х80-10 | 1-140х120 | 220х210-8 | 3-400х360 |
12х6-4 | 25х18-6 | 3-40х20 | 50х36-9 | 3-75х45 | 3-100х70 | 3-140х110 | 3-230х200 | 1-400х375 |
12х6-6 | 1-26х16 | 3-40х24 | 1-50х40 | 3-75х50 | 3-100х75 | 140х130-8 | 3-240х200 | 1-425х400 |
1-13х5 | 26х18-5 | 40х25-10 | 50х42-5 | 75х60-9 | 1-100х80 | 1-145х125 | 1-240х220 | 3-440х400 |
3-13х5 | 27х18-5 | 40х28-7 | 3-52х30 | 75х65-7 | 3-100х80 | 150х130-10 | 3-250х210 | 3-450х410 |
1-14х6 | 27х18-6 | 40х28-10 | 3-52х32 | 3-76х56 | 100х85-9 | 150х130-15 | 1-250х230 | 1-450х425 |
3-14х6 | 3-28х16 | 1-40х30 | 52х42-7 | 1-78х63 | 100х85-12 | 150х140-8 | 3-260х220 | 1-475х450 |
14х8-5 | 1-28х16 | 40х30-10 | 53х38-5,5 | 3-80х50 | 100х90-8 | 3-155х125 | 260х230-19 | 3-490х450 |
15х10-3 | 1-28х18 | 40х32-9 | 54х40-10 | 3-80х55 | 102х81-11 | 3-160х130 | 265х245-10 | 3-500х460 |
1-16х8 | 28х18-8 | 3-42х22 | 55х40-9 | 80х58-12 | 3-105х80 | 1-160х140 | 1-270х250 | 1-500х475 |
3-16х8 | 28х20-6,5 | 42х25-10 | 1-55х45 | 80х60-10 | 105х85-12 | 160х150-8 | 3-280х240 | 505х408-12,5 |
17х11-4 | 3-30х14 | 1-42х32 | 3-56х36 | 3-80х60 | 3-110х80 | 3-170х140 | 280х240-17,5 | 1-525х500 |
1-18х10 | 3-30х18 | 3-45х25 | 1-56х46 | 1-80х65 | 3-110х85 | 3-180х150 | 1-280х260 | 3-540х500 |
3-18х10 | 1-30х20 | 45х30-10 | 58х40-12 | 80х70-8 | 1-110х90 | 1-180х160 | 3-290х250 | 1-560х530 |
18х12-5 | 30х22-6 | 45х34-6 | 3-60х40 | 3-83х63 | 110х100-8 | 3-190х160 | 1-300х280 | 1-590х560 |
19х10-3 | 3-32х16 | 1-45х35 | 1-60х45-9 | 65х60-14,5 | 115х85-17 | 195х180-10 | 310х290-10 | 600х563-33 |
20х8-7 | 3-32х20 | 1-46х36 | 1-60х50 | 85х65-12 | 3-120х90 | 3-200х170 | 3-320х280 | 1-630х600 |
20х10-8 | 1-32х22 | 46х36-12 | 3-63х43 | 1-85х70 | 1-120х100 | 1-200х180 | 320х290-20 | 1-660х630 |
1-20х12 | 34х24-5 | 3-47х27 | 1-63х48 | 3-86х56 | 120х110-8 | 200х190-8 | 1-320х300 | 1-710х670 |
3-20х12 | 1-35х25 | 47х32-9 | 3-65х45 | 3-88х56 | 3-125х95 | 205х185-10 | 320х310-10 | 1-750х760 |
1-22х14 | 3-36х20 | 3-48х28 | 65х50-9 | 3-88х63 | 125х100-14 | 3-210х180 | 330х300-22 | 1-800х760 |
3-22х10 | 3-36х24 | 48х36-8 | 65х50-10 | 3-90х60 | 1-125х105 | 210х190-12 | 1-340х320 | 1-840х800 |
3-22х14 | 36х25-8 | 48х38-7 | 65х55-6 | 3-90х65 | 125х110-10 | 210х190-14 | 3-360х320 | 1-900х850 |
1-23х13 | 1-36х26 | 48х42-9 | 3-70х50 | 3-90х70 | 3-130х100 | 3-220х190 | 1-360х335 | 1-950х900 |
3-24х12 | 1-37х27 | 1-90х75 |
