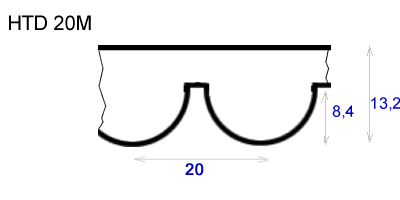

| Размерность зубчатых синхронных ремней HTD 20M, мм. | |||
|---|---|---|---|
 |
|||
| профиль | Шаг зуба, p (мм) |
Высота h (мм) |
Высота зуба h1 (мм) |
| HTD 3M | 3,0 | 2,4 | 1,2 |
| HTD 5M | 5,0 | 3,6 | 2,1 |
| HTD 8M | 8,0 | 5,6 | 3,4 |
| HTD 14M | 14,0 | 10,0 | 6,1 |
| HTD 20M | 20,0 | 13,2 | 8,4 |
Стандартные длины ремней HTD:
| Размеры зубчатых синхронные ремней HTD 20M | ||
| Кол-во зубьев ремня | Расчетная длина ремня (мм) | Обозначение ремня |
| 125 | 2500 | HTD 20M 2500 |
| 160 | 3200 | HTD 20M 3200 |
| 170 | 3400 | HTD 20M 3400 |
| 180 | 3600 | HTD 20M 3600 |
| 190 | 3800 | HTD 20M 3800 |
| 210 | 4200 | HTD 20M 4200 |
| 230 | 4600 | HTD 20M 4600 |
| 260 | 5200 | HTD 20M 5200 |
